Dobre rysunki techniczne nie są ozdobą projektu, tylko jego językiem wykonawczym. To na nich produkcja odczytuje wymiary, tolerancje, materiał, wykończenie powierzchni i warunki odbioru, a kontrola jakości sprawdza, czy detal naprawdę spełnia założenia. W praktyce jeden nieprecyzyjny zapis potrafi kosztować więcej niż poprawka modelu, dlatego ten temat warto rozumieć nie tylko jako teorię z działu konstrukcji, ale jako realny element jakości i kosztu.
To dokumentacja, która łączy projekt, produkcję i kontrolę jakości
- Najpierw trzeba rozumieć, że dokumentacja nie pokazuje tylko kształtu, ale przede wszystkim wymagania wykonania i odbioru.
- Wymiary bez tolerancji są niepełne, a tolerancje bez bazy odniesienia często prowadzą do sporów.
- W produkcji liczy się nie tylko sam detal, ale też wersja dokumentu, materiał, chropowatość i uwagi technologiczne.
- Kontrola jakości nie powinna zgadywać, co projektant miał na myśli, tylko sprawdzać jasno zapisane kryteria.
- Zbyt ciasne wymagania zwiększają koszt wykonania, a zbyt luźne mogą wypuścić detal, który nie pasuje do reszty układu.
Czym są dokumenty techniczne i dlaczego decydują o jakości
Ja patrzę na dokumentację tak: to umowa między projektowaniem, technologią, produkcją i jakością. Sam model 3D pokazuje geometrię, ale dopiero opis, wymiary i tolerancje mówią, co dokładnie ma być wykonane, jak to zmierzyć i kiedy uznać element za zgodny. Bez tego nawet dobrze zaprojektowany detal może trafić do poprawki, bo ktoś odczytał go inaczej, niż zamierzał autor projektu.
W dobrze prowadzonej firmie dokumentacja nie jest „załącznikiem do CAD-a”. To źródło decyzji: jaki materiał zamówić, jaką technologię dobrać, które cechy kontrolować w 100%, a które sprawdzać próbkowo. Nawet tak podstawowa rzecz jak typ linii ma znaczenie, bo ISO 128 porządkuje sposób przedstawiania elementów i ogranicza pole do domysłów.
Właśnie dlatego w produkcji i jakości liczy się nie tylko to, co widać na rysunku, ale też to, jak jest zapisane. Gdy ten kontekst jest jasny, można przejść do czytania szczegółów bez zgadywania.

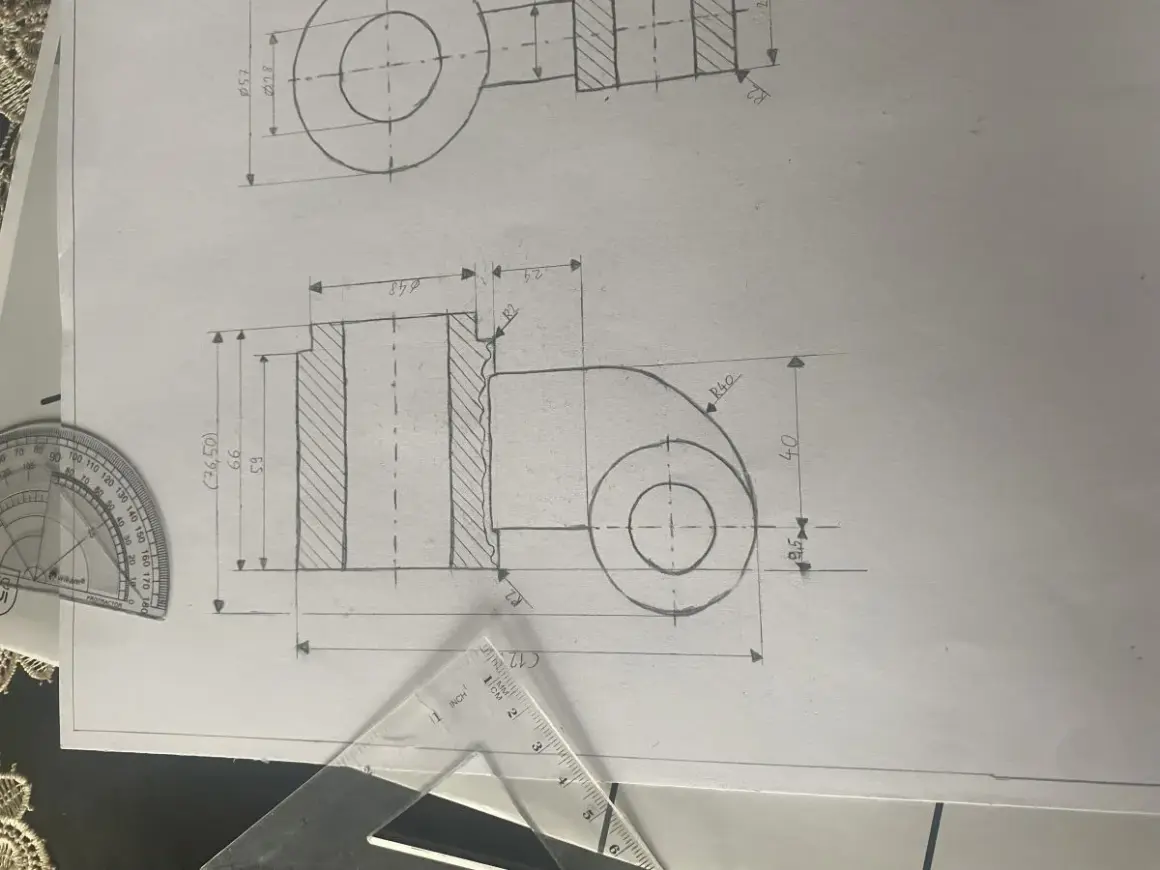

Jak czytać oznaczenia, wymiary i tolerancje
Gdy dostaję nowy dokument, zaczynam nie od geometrii, tylko od bloku tytułowego, rewizji i jednostek. To najszybszy sposób, żeby uniknąć błędu wynikającego z pracy na starej wersji albo na pliku, który został wyeksportowany bez ważnej uwagi. Dopiero potem patrzę na widoki, przekroje, opisy i symbole, bo wtedy wiem już, z jakiego poziomu szczegółowości mam czytać cały materiał.
Najważniejsze elementy, na które warto spojrzeć od razu, to:
- wymiar nominalny i zakres tolerancji, na przykład 50,0 mm ±0,1 mm albo 20,00 mm z tolerancją +0,02/-0,00 mm;
- bazy odniesienia, czyli punkty i płaszczyzny, od których mierzy się położenie cech;
- chropowatość powierzchni, bo zapis Ra 3,2 µm oznacza zupełnie inne wymaganie niż Ra 12,5 µm;
- tolerancje geometryczne, które mówią nie tylko o wymiarze, ale też o kształcie, równoległości, prostopadłości czy położeniu;
- uwagi tekstowe, bo często właśnie tam kryje się warunek obróbki, wykończenia albo odbioru.
Najczęstszy błąd początkujących polega na tym, że patrzą na skalę i chcą „zmierzyć z kartki”. Tego nie robię nigdy. Skala służy do czytelności, a nie do ręcznego odtwarzania wymiarów. W praktyce liczy się zapis liczbowy i zrozumienie, czy dana cecha jest tylko wymiarem, czy już wymaganiem jakościowym, którego nie wolno przekroczyć.
Warto też odróżnić zwykły wymiar od tolerowania geometrycznego. Jeśli otwór ma trafić w konkretny układ, sama średnica nie wystarczy. Potrzebna jest jeszcze informacja, gdzie ma leżeć względem bazy A, B lub C. To właśnie ten poziom szczegółu decyduje, czy detal da się wykonać i zmierzyć bez sporów.

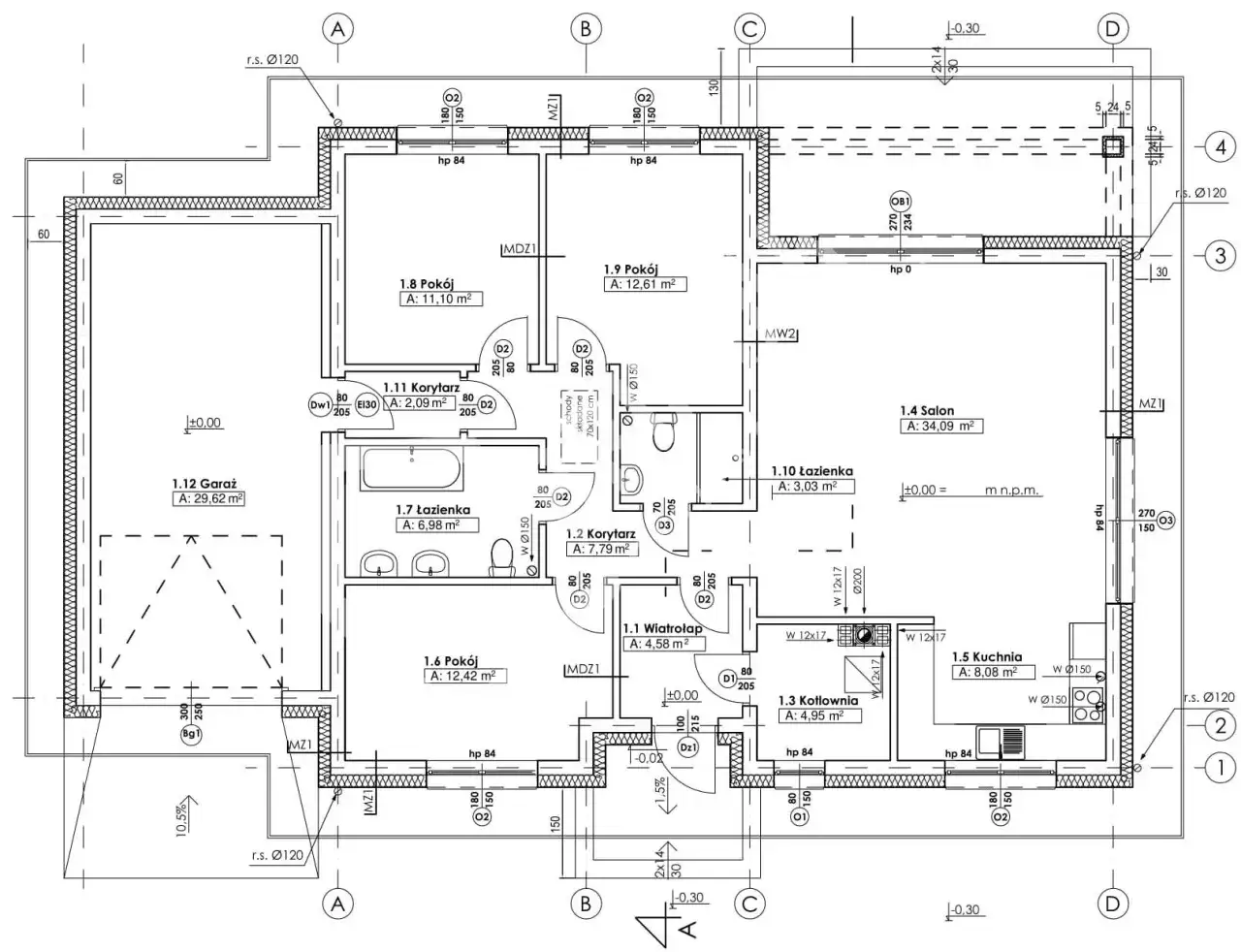

Jakie rodzaje dokumentacji spotyka się w produkcji
W produkcji rzadko pracuje się z jednym dokumentem. Zwykle obok siebie funkcjonują rysunek wykonawczy, złożeniowy, karta kontroli, specyfikacja materiałowa i czasem schemat procesu. Dla mnie najważniejsze jest to, żeby każdy z nich miał własną rolę, bo wtedy łatwiej uniknąć mieszania wymagań projektowych z montażowymi albo kontrolnymi.
| Rodzaj dokumentu | Do czego służy | Dlaczego ma znaczenie dla jakości |
|---|---|---|
| Rysunek wykonawczy | Opisuje pojedynczy detal: wymiary, tolerancje, materiał, obróbkę i uwagi technologiczne. | Stanowi podstawę wykonania i późniejszego odbioru części. |
| Rysunek złożeniowy | Pokaże, jak elementy pasują do siebie, jakie mają punkty styku i w jakiej kolejności są montowane. | Pomaga wykryć konflikty pasowania, kolizje i błędy montażowe jeszcze przed uruchomieniem produkcji. |
| Karta kontroli | Wskazuje cechy krytyczne, metodę pomiaru i częstotliwość sprawdzania. | Uszczelnia proces jakościowy, zamiast zostawiać kontrolerowi pole do interpretacji. |
| Specyfikacja materiałowa | Określa materiał, stan dostawy, wymagania cieplne lub powierzchniowe. | Chroni przed wykonaniem poprawnego wymiarowo detalu z niewłaściwego materiału. |
W mniejszych firmach te role bywają połączone w jednym pakiecie dokumentów. To działa, ale tylko do pewnego poziomu złożoności. Im bardziej wymagający produkt, tym bardziej opłaca się rozdzielać dokumenty i pilnować, żeby każdy z nich odpowiadał za coś konkretnego. Taki porządek od razu ułatwia pracę jakości i przygotowuje grunt pod sensowną kontrolę odbiorową.
Jak dokumentacja techniczna steruje kontrolą jakości
Najlepszy dokument to taki, z którego kontrola jakości może bez wahania zbudować kryterium akceptacji. Jeśli na rysunku jest otwór Ø10 H7, to nie ma miejsca na interpretację „na oko”. Trzeba wiedzieć, jakim przyrządem mierzyć, w jakiej temperaturze, względem jakiej bazy i jaki wynik oznacza zgodność. Jakość nie powinna zgadywać intencji projektu; ma sprawdzać zapisane wymagania.
W praktyce zwracam uwagę na cztery rzeczy:
- cechy krytyczne, czyli te, które decydują o funkcji, bezpieczeństwie albo montażu;
- sposób pomiaru, bo ten sam wymiar można mierzyć suwmiarką, mikrometrem, sprawdzianem lub CMM, a każdy z tych sposobów daje inny poziom pewności;
- spójność bazy odniesienia, żeby pomiar był porównywalny z zamysłem projektowym;
- częstotliwość kontroli, bo inna będzie przy pierwszej sztuce, a inna przy produkcji seryjnej.
W wielu zakładach dopiero kontrola ujawnia, że tolerancja na papierze jest poprawna, ale nie da się jej sensownie potwierdzić dostępnymi metodami. To ważny moment, bo dobry projekt nie kończy się na geometrii. Musi jeszcze dać się wykonać, zmierzyć i zaakceptować w realnym procesie. Gdy to działa, warto przyjrzeć się błędom, które najczęściej psują cały łańcuch decyzji.
Najczęstsze błędy przy interpretacji i zatwierdzaniu
W pracy z dokumentacją powtarza się kilka pomyłek, które na pierwszy rzut oka wyglądają niewinnie, a potem generują koszt, opóźnienie albo brak zgodności. Najczęstsza z nich to traktowanie wymiaru nominalnego jak pełnego wymagania. Sam zapis 30 mm nic jeszcze nie mówi, jeśli nie ma tolerancji, bazy albo dodatkowej uwagi o obróbce.
Drugim klasykiem jest praca na nieaktualnej rewizji. Jeśli wersja pliku zmieniła się po zatwierdzeniu, a produkcja dostała starszy PDF, to cały proces może być poprawny formalnie i jednocześnie błędny rzeczowo. Ja zawsze sprawdzam numer rewizji, datę i status zatwierdzenia, bo to najtańszy sposób na uniknięcie pomyłki, która później kosztuje kilkukrotnie więcej niż minuta weryfikacji.
Do tego dochodzi kilka innych problemów:
- mierzenie elementu „z kartki” zamiast według zapisanej tolerancji i bazy;
- ignorowanie uwag tekstowych, które w praktyce zmieniają wymaganie bardziej niż sam wymiar;
- nadmierne zawężanie tolerancji na cechach, które nie są funkcjonalnie krytyczne;
- zakładanie, że wygląd detalu wystarcza do akceptacji, choć geometria już nie spełnia warunku;
- brak uzgodnienia, kto podejmuje decyzję w razie odchyłki.
Najbardziej kosztowne bywają jednak błędy „pomiędzy działami”. Konstrukcja uważa, że coś jest oczywiste. Produkcja rozumie to inaczej. Jakość ma jeszcze inną interpretację. Jeśli nie ma wspólnego języka, dokument zamiast porządkować proces, zaczyna go rozbijać. Dlatego obok czytania samego zapisu potrzebny jest prosty rytuał pracy przed uruchomieniem produkcji.
Jak pracować z dokumentacją, żeby skrócić czas wdrożenia
Ja zwykle zaczynam od krótkiej listy kontrolnej i dopiero potem przechodzę do szczegółów. To oszczędza czas, bo zamiast wracać do dokumentu pięć razy, można od razu wyłapać rzeczy najważniejsze. Przy dobrze prowadzonym wdrożeniu 10 minut porządnej weryfikacji często oszczędza godziny poprawek, przestojów albo wyjaśnień między działami.
- Sprawdź rewizję i status zatwierdzenia - zanim cokolwiek trafi na maszynę, upewnij się, że pracujesz na właściwej wersji.
- Wypisz cechy krytyczne - zaznacz wymiary, tolerancje geometryczne, chropowatość i uwagi, które wpływają na funkcję części.
- Porównaj wymagania z technologią - sprawdź, czy dana dokładność jest osiągalna na dostępnych maszynach i narzędziach.
- Ustal sposób pomiaru - dla każdej cechy krytycznej powinno być jasne, czym i względem czego ją mierzyć.
- Potwierdź odpowiedzialność - kto zatwierdza odchyłkę, kto zgłasza problem i kto aktualizuje dokument.
- Zapisz ustalenia - jeśli coś zostało doprecyzowane ustnie, od razu wprowadź to do obiegu, bo pamięć zespołu szybko się rozjeżdża.
Taki prosty schemat robi dużą różnicę, zwłaszcza tam, gdzie produkcja jest mieszana, a dokumentacja przechodzi przez kilka rąk. Nie chodzi o biurokrację, tylko o ograniczenie liczby decyzji podejmowanych „na wyczucie”. To właśnie ten etap pokazuje, jakie jeszcze rzeczy warto sprawdzić, zanim detal pójdzie dalej.
Co sprawdzić, zanim puścisz detal na produkcję
Gdybym miał zostawić tylko krótką listę rzeczy, które naprawdę robią różnicę, wyglądałaby ona tak:
- czy masz właściwą rewizję dokumentu i czy jest ona jednoznacznie zatwierdzona;
- czy materiał, stan dostawy i ewentualna obróbka cieplna są spójne z założeniem projektu;
- czy tolerancje są realne do wykonania w danym procesie, a nie tylko „ładnie wyglądają” na papierze;
- czy bazy odniesienia są jasne dla produkcji i kontroli;
- czy chropowatość, powłoka lub inne wymagania powierzchniowe nie zostały pominięte;
- czy wiadomo, które cechy trzeba mierzyć, a które wystarczy ocenić wizualnie lub sprawdzianem;
- czy każdy wyjątek od dokumentu ma właściciela i ścieżkę akceptacji.
Jeśli te punkty są uporządkowane, dokument przestaje być źródłem sporów, a zaczyna działać jak praktyczne narzędzie sterowania jakością. I właśnie o to chodzi w dobrej dokumentacji: ma skracać drogę od projektu do zgodnego detalu, a nie dokładać kolejne miejsca, w których można się pomylić.
