Najważniejsze elementy, które rozstrzygają o jakości rysunku w produkcji
- Najczęściej spotyka się rysunek detalu, złożeniowy, wykonawczy, spawalniczy i schemat techniczny, a każdy z nich rozwiązuje inny problem.
- O jakości najczęściej decydują bazy, tolerancje geometryczne, chropowatość i aktualna rewizja, a nie sam „ładny” wygląd dokumentu.
- Najlepsze przykłady rysunków są proste: pokazują to, co trzeba wykonać, jak to zmierzyć i po czym poznać zgodność.
- Najwięcej błędów bierze się z niejasnych odniesień, powtórzonych wymiarów i starych wersji dokumentacji.
- W produkcji seryjnej lepiej działa dokument jednoznaczny i oszczędny niż rysunek przeładowany opisami.

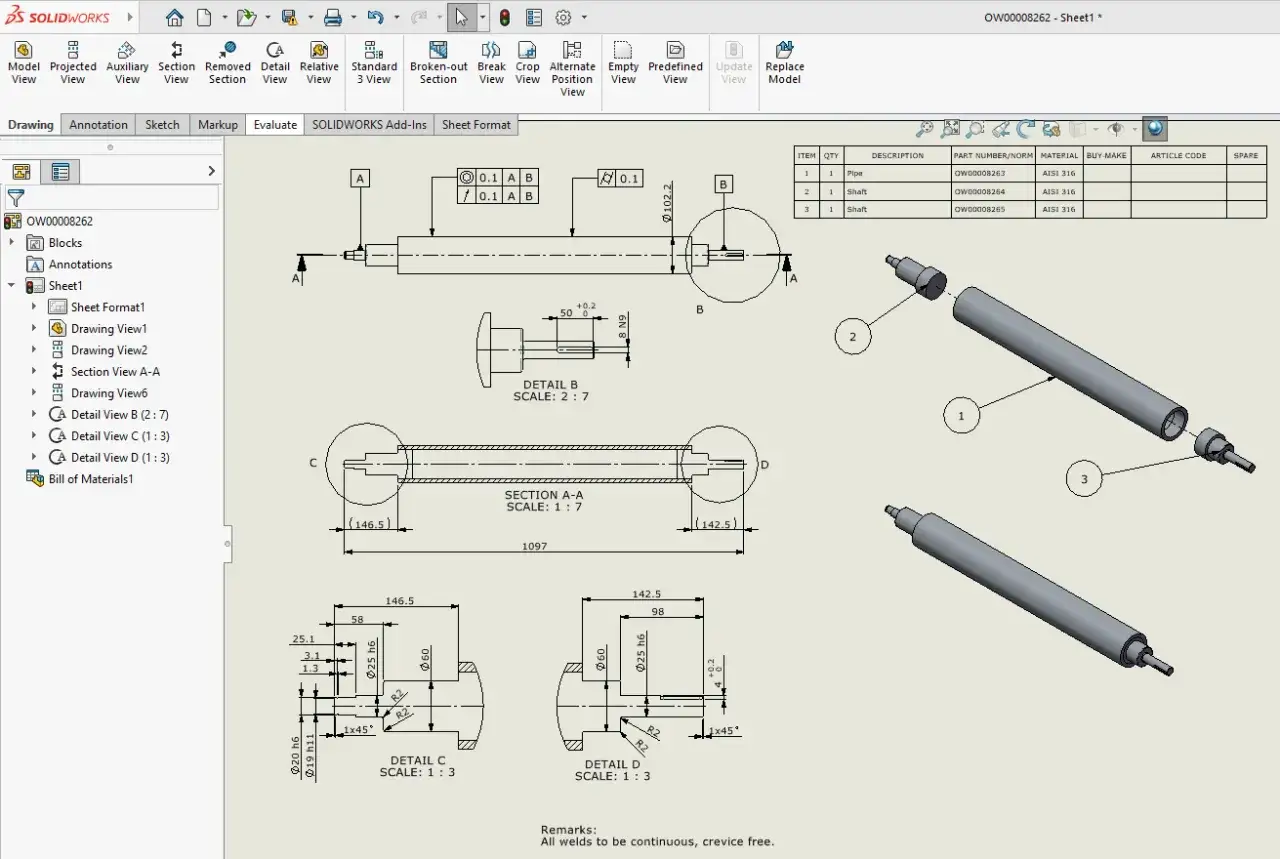

Jakie typy rysunków technicznych najczęściej spotyka się w produkcji
W praktyce jeden wyrób często potrzebuje kilku dokumentów, bo inny jest cel rysunku części, inny montażu, a jeszcze inny kontroli. Gdy rozdzielam te role, szybciej widzę, gdzie kończy się projekt, a zaczyna produkcja. W jednej firmie nazwy bywają mieszane, ale funkcja dokumentu pozostaje taka sama.
| Typ rysunku | Co pokazuje | Gdzie jest najczęściej używany | Przed jakim błędem chroni |
|---|---|---|---|
| Rysunek detalu | Pojedynczy element z wymiarami, tolerancjami i materiałem | Obróbka CNC, cięcie, frezowanie, zakupy | Przed wykonaniem części w złym rozmiarze lub z niewłaściwego materiału |
| Rysunek złożeniowy | Relację między częściami i ich wzajemne położenie | Montaż, uruchomienie, serwis | Przed kolizją elementów i błędną kolejnością składania |
| Rysunek wykonawczy | Informacje potrzebne do wykonania i odbioru wyrobu | Produkcja seryjna, kooperacja z dostawcą | Przed dopowiadaniem szczegółów na hali |
| Rysunek spawalniczy | Spoiny, długości, strony spawania, przygotowanie krawędzi | Konstrukcje stalowe, ramy, wsporniki | Przed zbyt słabym albo zbyt agresywnym spawaniem |
| Schemat techniczny | Przepływy, połączenia i symbole funkcjonalne | Hydraulika, pneumatyka, elektryka | Przed błędnym podłączeniem i problemami przy uruchomieniu |
Z mojej praktyki wynika, że najwięcej problemów zaczyna się wtedy, gdy rysunek detalu próbuje zastąpić instrukcję montażu albo odwrotnie. Rysunek detalu mówi, co ma powstać, złożeniowy pokazuje, jak elementy współpracują, a wykonawczy zamyka pole do interpretacji. Kiedy te role są pomieszane, rośnie liczba pytań z hali i poprawki pojawiają się za późno. Kiedy już wiemy, jakie dokumenty są potrzebne, warto zejść poziom niżej i zobaczyć konkretne detale, które najbardziej pomagają kontroli jakości.

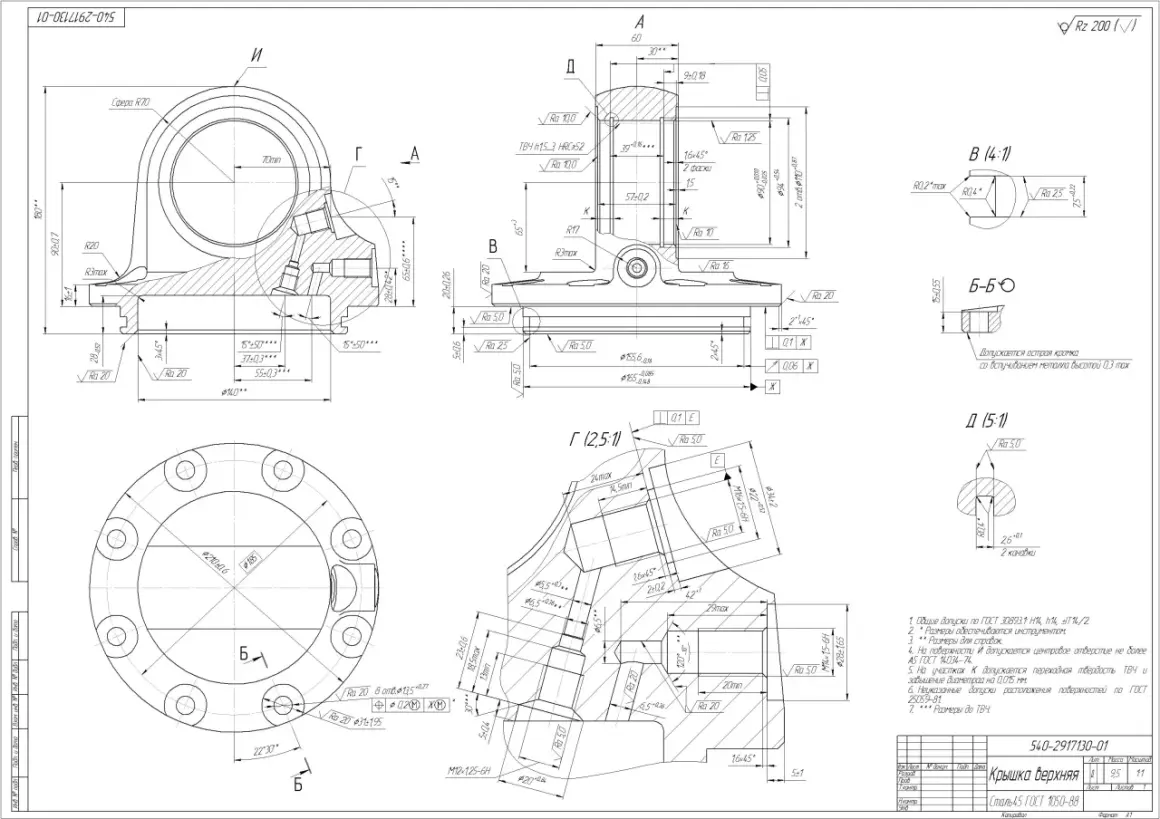

Przykłady rysunków części, które najlepiej wspierają kontrolę jakości
Najmocniej o jakości decydują rysunki części, które mają cechy krytyczne: średnice pasowane, rozstawy otworów, płaskość powierzchni czy wymagania dotyczące chropowatości. Nie każda część musi być przeładowana tolerancjami. Dobrze działa dokument, który wyraźnie wskazuje tylko to, co wpływa na funkcję i kontrolę.
| Przykład detalu | Co zwykle powinno być opisane | Dlaczego to ważne |
|---|---|---|
| Wałek pod łożysko | Średnica pasowana, np. Ø25 g6, chropowatość Ra 0,8, wskazana oś bazowa | Żeby pasowanie było powtarzalne, a element nie miał nadmiernego luzu ani bicia |
| Płyta montażowa | Rozstaw otworów 120,0 ±0,1 mm, pozycja otworów względem baz A/B/C, płaskość 0,05 mm | Żeby zespół dało się zmontować bez siłowania i bez korekt na etapie montażu |
| Element z blachy ciętej laserowo | Kontur zewnętrzny, minimalny promień, odległości otworów od krawędzi, tolerancja ogólna, jeśli wystarcza | Żeby technologia cięcia i gięcia była zgodna z rysunkiem, a krawędzie nie pękały |
| Wspornik CNC | Otwór Ø10 H7, lokalna chropowatość Ra 1,6, tolerancja położenia względem baz | Żeby część pasowała w zespole i trzymała powtarzalność między seriami |
Jeśli pojawia się zapis typu H7, chodzi o pasowanie, czyli kontrolę luzu lub wcisku między elementami. To drobny zapis, ale często właśnie on decyduje, czy część zadziała od razu, czy wróci na poprawkę. W dobrym rysunku jakościowym nie chodzi o to, by opisać wszystko, tylko by opisać to, co faktycznie steruje funkcją wyrobu. Gdy te cechy są jasne, można przejść do kolejnej warstwy, czyli do rysunków montażowych i wykonawczych.
Przykłady rysunków montażowych i wykonawczych, które ograniczają liczbę pytań
Przy zespołach i konstrukcjach sprawa wygląda inaczej, bo sam detal nie wystarcza. Tu liczy się kolejność, wzajemne położenie części, rodzaj połączenia i to, czy osoba montująca nie musi zgadywać, z której strony zaczynać. Dobre przykłady rysunków montażowych pokazują nie tylko „co”, ale też „w jakiej relacji do czego”.
| Przykład | Co trzeba doprecyzować | Co zwykle chroni przed błędem |
|---|---|---|
| Zespół skręcany | Numerację pozycji, zestawienie materiałowe (BOM), orientację elementów, widok rozstrzelony | Przed brakiem części, pomyłką w kolejności i zamianą orientacji |
| Konstrukcja spawana | Symbol spoiny, długość spawu, ciągłość, stronę spawania i przygotowanie krawędzi | Przed zbyt słabym połączeniem, odkształceniami i nadmiernym przegrzaniem materiału |
| Moduł serwisowy | Przekrój, dostęp do śrub, kierunek demontażu, miejsca wymagające luzu serwisowego | Przed sytuacją, w której element da się złożyć, ale nie da się go później naprawić |
| Układ z osłoną lub pokrywą | Odległości montażowe i miejsca kolizyjne | Przed ocieraniem, blokowaniem ruchu i nieplanowaną przeróbką na etapie uruchomienia |
Widok rozstrzelony jest szczególnie przydatny, gdy zestaw ma wiele pozycji. Nie zastępuje instrukcji, ale skraca liczbę pytań o kolejność i kierunek montażu. Z kolei rysunek spawalniczy ma sens tylko wtedy, gdy od razu wiadomo, gdzie ma pojawić się spoina i jak mocno ma obciążyć detal. To prowadzi do sedna, czyli do oznaczeń, które naprawdę decydują o jakości wyrobu.
Oznaczenia, które decydują o jakości detalu
Tu najczęściej rozgrywa się różnica między rysunkiem poprawnym a użytecznym. W praktyce opieram się na rodzinie norm ISO 128 i ISO 129-1 dla zapisu i wymiarowania, ISO 1101 dla tolerancji geometrycznych oraz ISO 2768 dla tolerancji ogólnych. Sama norma nie naprawi złego projektu, ale porządkuje język, którym rozmawiają konstrukcja, produkcja i jakość. Najbardziej liczy się to, czy z rysunku da się jednoznacznie odczytać wymaganie, a potem je zmierzyć.
| Element rysunku | Przykład | Wpływ na produkcję i kontrolę |
|---|---|---|
| Wymiar nominalny i tolerancja | 50,00 ±0,05 mm | Od razu wiadomo, jaki zakres jest akceptowalny i kiedy detal trzeba odrzucić lub poprawić |
| Baza odniesienia | A, B, C wskazujące powierzchnię lub oś pomiaru | Kontrola i montaż mierzą część w ten sam sposób, zamiast interpretować ją po swojemu |
| Tolerancja położenia | Pozycja otworu 0,2 mm względem baz | Kluczowa przy wzorach otworów, kołkach i częściach, które muszą się pokryć przy montażu |
| Tolerancja kształtu | Płaskość 0,05 mm | Istotna przy powierzchniach uszczelniających, prowadzących i przylegających |
| Chropowatość powierzchni | Ra 1,6 lub Ra 3,2 | Wpływa na tarcie, szczelność, wygląd i żywotność powierzchni współpracujących |
| Materiał, obróbka i powłoka | Stal, hartowanie, cynkowanie, anodowanie | Decydują o wytrzymałości, odporności i o tym, jak część zachowa się po czasie |
| Rewizja dokumentu | Rev. B, Rev. C | Chroni przed produkcją na starej wersji i późniejszymi reklamacjami |
Skala pomaga czytać rysunek, ale nie zastępuje wymiaru. Z mojej praktyki wynika też, że brak jednej bazy albo jednej tolerancji geometrycznej potrafi kosztować więcej niż dodatkowa godzina dopracowania dokumentu. Gdy każdy symbol ma konkretne zadanie, łatwiej przejść do wykrywania błędów, które najczęściej psują całą dokumentację.
Najczęstsze błędy, które psują rysunek jeszcze przed produkcją
Najwięcej strat robią nie spektakularne pomyłki, tylko drobne niejasności, które wyglądają niewinnie na ekranie, a na hali zamieniają się w serię pytań. W audytach jakości właśnie dlatego tak często wraca temat czytelności i wersjonowania dokumentacji. Poniżej pokazuję błędy, które widzę najczęściej.
| Błąd | Skutek w produkcji | Jak to naprawić |
|---|---|---|
| Brak bazy odniesienia | Każdy mierzy element inaczej, więc wyniki kontroli nie są porównywalne | Wskazać jednoznaczne bazy A, B, C lub inną stabilną referencję |
| Powtórzone albo sprzeczne wymiary | Wymiar „na papierze” się zgadza, ale w praktyce tolerancje zaczynają się sumować | Zostawić tylko wymiary sterujące funkcją i usunąć nadmiar |
| Nieaktualna rewizja | Produkcja wykonuje starą wersję, a kontrola sprawdza nową | Wprowadzić ścisłą kontrolę wydania i widoczny numer rewizji |
| Brak informacji o materiale lub wykończeniu | Technologia dobiera zły proces, a część nie zachowuje wymaganych własności | Dopisać gatunek materiału, stan dostawy, obróbkę i powłokę |
| Zbyt ogólne notatki | Operator lub dostawca musi dopytywać o szczegóły, więc wydłuża się czas wdrożenia | Opisać cechę tak, aby dało się ją od razu wykonać i zmierzyć |
Najgorsze nie jest samo potknięcie, tylko moment, w którym zostaje zauważone za późno. Im dalej dokument przechodzi przez technologię, zakupy, produkcję i kontrolę jakości, tym droższa staje się poprawka. Dlatego dobry rysunek trzeba weryfikować na etapie pracy koncepcyjnej, a nie dopiero wtedy, gdy część leży już na stole. To prowadzi do pytania praktycznego: jak korzystać z takich przykładów na co dzień, żeby dokumentacja rzeczywiście działała?
Jak wykorzystać te przykłady w codziennej pracy
Najprostszy sposób, żeby wykorzystać dobre przykłady w firmie, to przejść od funkcji do kontroli, a nie odwrotnie. Najpierw pytam, co ma działać, potem co trzeba zmierzyć, a dopiero na końcu jak to opisać na arkuszu albo w modelu 3D. Ten porządek oszczędza zaskakująco dużo czasu, zwłaszcza w produkcji seryjnej i przy współpracy z dostawcą.
- Zdefiniuj funkcję części lub zespołu, czyli odpowiedz sobie, co ma przenosić, uszczelniać, prowadzić albo łączyć.
- Wybierz 2-3 cechy krytyczne, które naprawdę wpływają na działanie, i oznacz je wyraźnie.
- Ustal bazę pomiarową tak, by kontrola jakości i produkcja korzystały z tego samego odniesienia.
- Stosuj tolerancje ogólne tylko tam, gdzie rzeczywiście nie ma ryzyka funkcjonalnego.
- Sprawdź, czy rewizja dokumentu jest widoczna, a wersja wysłana na produkcję jest tą samą, którą zatwierdziła technologia.
Trzy decyzje, które najszybciej poprawiają dokumentację w zakładzie
Jeżeli miałbym wskazać trzy decyzje, które najszybciej poprawiają dokumentację w zakładzie, wybrałbym ograniczenie liczby wymiarów, lepsze wskazanie baz i twardszą kontrolę rewizji. To nie są efektowne zmiany, ale właśnie one najszybciej zmniejszają liczbę pytań z produkcji i zwrotów z kontroli jakości.
- Ogranicz wymiary do tych, które sterują funkcją. Resztę trzymaj w tolerancjach ogólnych tylko wtedy, gdy naprawdę wystarczają.
- Opisuj bazę tak, by dało się ją zmierzyć bez interpretacji. To szczególnie ważne przy otworach, płytach i częściach spawanych.
- Traktuj rewizję jak element jakości, a nie formalność. Stary rysunek na produkcji prawie zawsze kosztuje więcej niż dodatkowa minuta kontroli wydania.
Dobre przykłady rysunków technicznych są zwykle zaskakująco proste: pokazują to, co trzeba wykonać, jak to sprawdzić i po czym poznać, że część jest zgodna. Gdy dokument ma taką logikę, produkcja pracuje szybciej, a jakość przestaje zgadywać.
