Najważniejsze rzeczy do zapamiętania
- Najpierw sprawdź numer rysunku, rewizję, skalę i jednostki, bo to ustawia cały kontekst.
- Czytaj widoki razem z przekrojami, bo sam kontur często nie wystarcza do zrozumienia geometrii.
- Wymiar nominalny bez tolerancji niewiele mówi o tym, czy część jest dobra.
- Symbole gwintów, chropowatości i otworów trzeba interpretować razem z wymiarami.
- W produkcji i jakości ważna jest kolejność odczytu, a nie przypadkowe skakanie po arkuszu.
Najpierw sprawdzam tabelkę rysunkową
Ja nie zaczynam od najdłuższej liczby na arkuszu. Najpierw sprawdzam tabelkę rysunkową, bo to ona mówi, z jaką wersją dokumentu mam do czynienia. Numer rysunku, rewizja, materiał, skala i jednostka miary porządkują interpretację jeszcze zanim spojrzę na sam kształt.
| Element | Co oznacza | Na co uważać |
|---|---|---|
| Numer i rewizja | Identyfikuje konkretną wersję dokumentu | Praca na starej wersji może skończyć się błędną produkcją |
| Skala | Pokazuje relację między rysunkiem a rzeczywistością | Nie mierzę wymiarów linijką z wydruku bez potwierdzenia skali |
| Jednostki | Mówią, w czym zapisano wymiary | W rysunku maszynowym zwykle chodzi o milimetry, ale nie zakładam tego w ciemno |
| Materiał | Wskazuje, z czego ma być wykonany detal | Ten sam kształt z innego materiału może wymagać innych tolerancji i obróbki |
W rysunku maszynowym zapis 25 zwykle oznacza 25 mm, a nie 25 cm. Skali nie używam do wyliczania wymiarów z kartki; służy mi tylko do orientacji, jak duży jest detal na arkuszu. Jeśli pracuję na nieaktualnej rewizji, cała dalsza analiza może być bez wartości. Kiedy mam już pewność, że patrzę na właściwy dokument, przechodzę do tego, co pokazują same rzuty i przekroje.
Widoki i przekroje pokazują to, czego nie widać na pierwszy rzut oka
Widok z przodu, z boku i z góry rzadko powtarzają to samo. Każdy pokazuje przedmiot z innej strony, a przekrój bywa jedynym miejscem, gdzie widać kanały, gniazda, otwory ślepe albo wnętrze korpusu. Ja traktuję przekrój jako odpowiedź na pytanie co jest w środku, a widok jako odpowiedź na pytanie jak to wygląda z zewnątrz.
| Rodzaj linii | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Linia ciągła gruba | Krawędź widoczna | To podstawowy zarys elementu i punkt wyjścia do całej interpretacji |
| Linia kreskowa | Krawędź niewidoczna | Pokazuje geometrię ukrytą, ale bywa pomijana dla czytelności |
| Linia punktowo-kreskowa | Oś, symetria albo środek otworu | Pomaga czytać wałki, otwory i rozstawy |
| Kreskowanie w przekroju | Powierzchnie przecięte płaszczyzną tnącą | Ujawnia wnętrze detalu i różnicuje elementy przylegające |
Przekrój jest szczególnie ważny przy korpusach, kieszeniach, kanałach olejowych i otworach ślepych. Bez niego łatwo błędnie założyć, że detal jest pełny albo że otwór kończy się tam, gdzie akurat kończy się widoczny zarys. Jeśli autor ograniczył liczbę linii kreskowych, zwykle robi to po to, żeby rysunek był czytelniejszy, a nie mniej prawdziwy. Dopiero kiedy rozumiem geometrię, warto wejść głębiej w liczby, bo bez niej same wymiary bywają mylące.

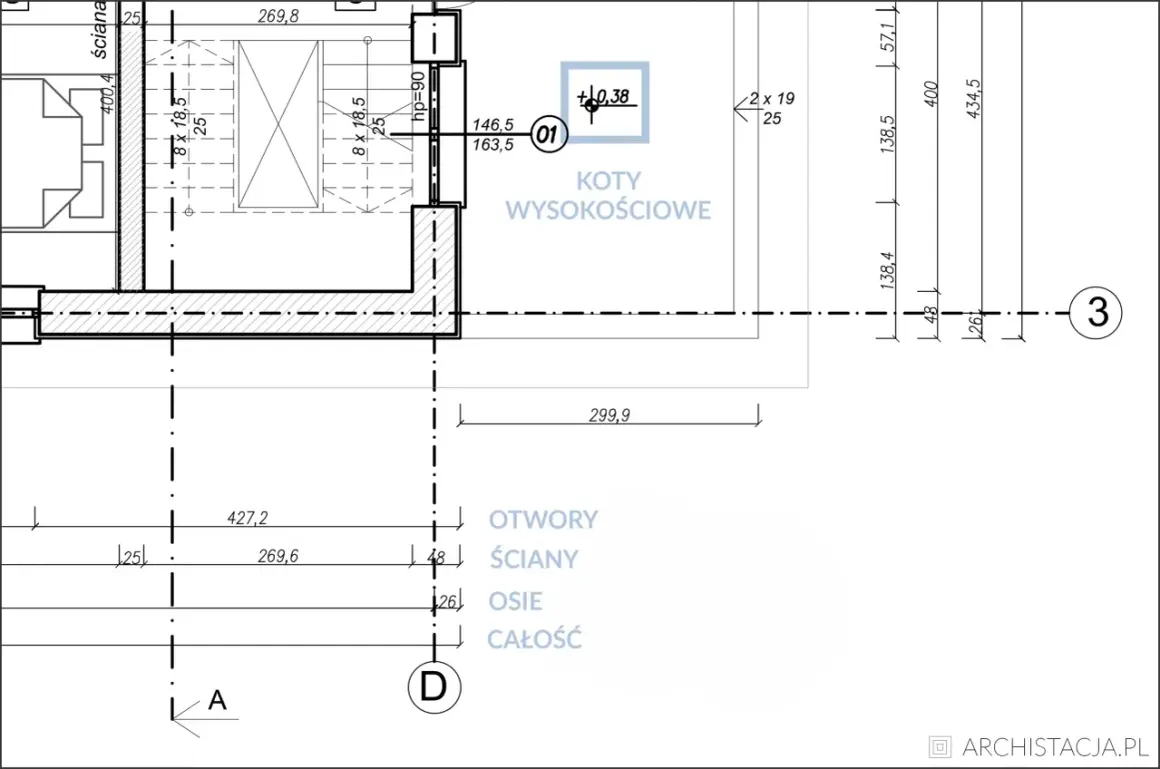

Wymiary bez tolerancji to za mało
Najwięcej błędów robi się przy założeniu, że wymiar nominalny wystarcza. Nie wystarcza. Liczy się też tolerancja, czyli dopuszczalny zakres odchyłki. Zapis 20 ±0,1 oznacza, że część ma mieścić się między 19,9 a 20,1 mm, a zapis 20 H7 trzeba czytać razem z pasowaniem do drugiego elementu.| Zapis | Znaczenie | Czego pilnować |
|---|---|---|
| 20 | Wymiar nominalny | Sama liczba nie mówi jeszcze, czy detal jest akceptowalny |
| 20 ±0,1 | Dopuszczalny zakres 19,9-20,1 mm | To już konkretna granica dla kontroli wymiarowej |
| Ø20 | Średnica 20 mm | Nie mylić z szerokością albo głębokością |
| R5 | Promień 5 mm | Nie odczytywać jako średnicy |
| 4x Ø8 | Cztery otwory o średnicy 8 mm | Liczba elementów jest tak samo ważna jak sam wymiar |
W praktyce zwracam uwagę na to, czy wymiar odnosi się do bazy, osi czy krawędzi. To decyduje o tym, gdzie leży punkt zero podczas pomiaru. Jeśli ta informacja ginie, dwa poprawne pomiary mogą dać dwa różne wyniki tylko dlatego, że ktoś przyłożył przyrząd w innym miejscu. Sama kontrola wymiaru nie wystarczy jednak wtedy, gdy powierzchnia, gwint albo otwór mają dodatkowe wymagania wykonania.
Symbole chropowatości, gwinty i otwory trzeba czytać razem z wymiarami
Symbole chropowatości i oznaczenia gwintów są często bagatelizowane, a to właśnie one potrafią rozstrzygnąć o funkcji detalu. Gładka powierzchnia może być potrzebna pod uszczelnienie, a gwint bez podanej głębokości bywa niepełnym poleceniem dla wykonawcy. W czytaniu dokumentacji najbardziej liczy się to, czy rozumiem co ma działać, a nie tylko co ma się zmieścić.
| Zapis | Znaczenie | Na co uważać |
|---|---|---|
| Ra 3,2 | Określona chropowatość powierzchni | Im niższa liczba, tym gładsza powierzchnia |
| M10 | Gwint metryczny o średnicy nominalnej 10 mm | Trzeba sprawdzić, czy podano skok i długość gwintu |
| M10x1,5 | Gwint metryczny o skoku 1,5 mm | To już inny wariant niż standardowy gwint zgrubny |
| Ø8 | Zwykły otwór o średnicy 8 mm | Jeśli nie ma symbolu gwintu, nie zakładam gwintu automatycznie |
| Otwór nieprzelotowy | Otwór zakończony na zadanej głębokości | Głębokość trzeba czytać równie uważnie jak samą średnicę |
Jeśli symbol gwintu nie pojawia się wprost, nie dopisuję go w głowie. Jeśli jest sama średnica, czytam to jako otwór zwykły. W jakości ważne jest też to, że chropowatość i geometrię trzeba oceniać osobno: średnica może się zgadzać, a detal i tak będzie nieprzydatny, jeśli powierzchnia jest zbyt szorstka albo otwór ucieka z osi. Gdy wiem już, co ma być wykonane, pozostaje przełożyć to na kolejność operacji i kontroli.
W produkcji i jakości rysunek czyta się w kolejności operacji
W produkcji czytam rysunek jak sekwencję operacji. Najpierw pytam, co jest bazą, potem które cechy są krytyczne, a dopiero na końcu, jak to wszystko zmierzyć. To podejście oszczędza czas, bo nie każda linia na arkuszu ma tę samą wagę. Baza jest ważniejsza niż pojedynczy wymiar, jeśli od niej zależy położenie reszty geometrii.
- Ustalam bazy odniesienia, czyli powierzchnie, osie albo punkty, od których liczę resztę.
- Wypisuję cechy krytyczne, czyli te, które wpływają na montaż, szczelność, pasowanie albo bezpieczeństwo.
- Sprawdzam, czy tolerancje są osiągalne w danym procesie, a nie tylko „ładnie wyglądają” na papierze.
- Dobieram sposób pomiaru do cechy, bo inny przyrząd sprawdzi średnicę, a inny położenie otworu.
- Ustalam kolejność kontroli tak, żeby nie mierzyć najpierw rzeczy najmniej istotnych.
Jeśli detal ma płaszczyznę bazową, dwa otwory montażowe i powierzchnię współpracującą z uszczelką, nie zaczynam od kosmetyki powierzchni. Najpierw baza, potem położenie otworów, na końcu chropowatość i ewentualne bicie. W praktyce tolerancje geometryczne opisują nie tylko rozmiar, ale też kształt, położenie, kierunek i bicie elementu, więc potrafią być ważniejsze niż sam wymiar liniowy. Żeby nie zgubić się w szczegółach, przed przekazaniem rysunku dalej używam krótkiej listy kontrolnej.
Co sprawdzam, zanim puszczę rysunek dalej
Najjaśniejsze błędy w dokumentacji są zwykle banalne, ale kosztowne: praca na złej rewizji, pomylenie skali z rzeczywistym wymiarem, ignorowanie tolerancji albo dopisywanie sobie gwintu tam, gdzie go nie ma. Dlatego przed produkcją albo kontrolą zawsze robię szybki przegląd tego samego zestawu pytań.
- Czy mam aktualną rewizję rysunku?
- Czy rozumiem skalę i jednostki, zanim zacznę cokolwiek porównywać?
- Czy wszystkie otwory, gwinty, promienie i fazki są opisane jednoznacznie?
- Czy tolerancje odnoszą się do właściwych baz i właściwych cech?
- Czy da się to zmierzyć dostępnymi przyrządami w tym procesie?
- Czy w rysunku nie ma miejsca na domysł przy cechach funkcjonalnych?
Jeśli po tych krokach zostaje choć jedna niejasność, nie domyślam się znaczenia na własną rękę. W produkcji i jakości lepiej zatrzymać się na chwilę, dopytać o rewizję albo zakres tolerancji i dopiero wtedy iść dalej, niż odkryć błąd po wykonaniu całej partii.
