Symbole w mapach procesów mają jeden cel: zamienić chaotyczny opis pracy w czytelny schemat, który każdy w zespole rozumie tak samo. Dobrze dobrana notacja pokazuje, gdzie proces się zaczyna, gdzie pojawia się decyzja, kto przejmuje zadanie i gdzie najczęściej powstaje opóźnienie. Ja traktuję je jak język operacyjny organizacji: im mniej dwuznaczności, tym szybciej da się usprawniać pracę.
Najważniejsze zasady, zanim zaczniesz rysować
- W większości procesów wystarczy prosty zestaw znaków: start, zadanie, decyzja, przepływ i koniec.
- Flowchart jest zwykle lepszy do szybkiego uporządkowania pracy, a BPMN do procesów z wieloma rolami, systemami i wyjątkami.
- Jedna mapa powinna mieć jeden cel: albo wyjaśnia proces, albo pomaga go usprawnić, albo przygotowuje do automatyzacji.
- Największą wartość daje nie sam rysunek, tylko to, czy pokazuje wyjątki, przekazania odpowiedzialności i miejsca oczekiwania.
- Jeśli legenda rośnie szybciej niż zrozumienie, mapa jest zbyt złożona.
Co naprawdę oznaczają symbole w mapie procesu
Na poziomie praktycznym symbole są skrótem myślowym. Zamiast opisywać zdanie po zdaniu, pokazujesz logiczny przepływ: zdarzenie uruchamia działanie, działanie prowadzi do decyzji, decyzja rozgałęzia ścieżkę, a strzałka porządkuje kolejność. Problem zaczyna się wtedy, gdy zespół miesza kilka notacji albo każdy rysuje proces po swojemu.
Najprościej myśleć o mapie jak o instrukcji, która ma odpowiedzieć na cztery pytania: co się dzieje, w jakiej kolejności, kto to robi i co się stanie, jeśli warunek nie zostanie spełniony. Kiedy symbol jest źle dobrany, mapa przestaje pomagać i zamienia się w ozdobny schemat, który nie mówi nic pewnego. Dlatego najpierw warto zrozumieć bazę, a dopiero potem sięgać po bardziej rozbudowane elementy.
W praktyce dzielę znaki na dwa poziomy: podstawowe symbole flowchartu oraz bardziej precyzyjne elementy BPMN. Pierwsze wystarczają do prostego obiegu pracy. Drugie przydają się wtedy, gdy proces ma wiele ról, przekazań, wyjątków albo ma być podstawą automatyzacji. To rozróżnienie jest ważne, bo pozwala uniknąć map, które są jednocześnie zbyt ogólne i zbyt skomplikowane.
Żeby ta rozmowa była precyzyjna, trzeba najpierw znać podstawowy zestaw znaków i wiedzieć, gdzie kończy się prosty flowchart, a zaczyna pełniejsze BPMN.
Najczęściej używane symbole i co z nich wynika w praktyce
W prostych mapach procesów zwykle wystarcza kilka podstawowych znaków. Jeśli proces jest bardziej złożony, dochodzą symbole z BPMN, które lepiej opisują uczestników, wiadomości i wyjątki. Poniżej trzymam zestaw, który w pracy naprawdę się przydaje, a nie tylko dobrze wygląda w legendzie.
| Symbol | Znaczenie | Kiedy go używać |
|---|---|---|
| Owal / terminator | Start lub koniec procesu. | Gdy chcesz jasno zaznaczyć, skąd proces rusza i gdzie się kończy. |
| Prostokąt | Jedno konkretne zadanie, czynność lub operacja. | Gdy krok da się opisać jednym czasownikiem, na przykład „sprawdź”, „zatwierdź”, „wyślij”. |
| Romb | Punkt decyzyjny z co najmniej dwiema możliwymi ścieżkami. | Gdy odpowiedź brzmi „tak”, „nie” albo prowadzi do różnych wariantów dalszej pracy. |
| Strzałka | Kierunek przepływu i kolejność kroków. | Zawsze, bo bez niej mapa przestaje być czytelna. |
| Paralelogram | Wejście lub wyjście danych. | Gdy proces przyjmuje formularz, plik, zgłoszenie albo generuje wynik do przekazania dalej. |
| Dokument | Dokument tworzony, odczytywany lub przekazywany w procesie. | Gdy dokument ma znaczenie biznesowe, na przykład umowa, raport lub protokół. |
| Cylinder | Magazyn danych lub baza danych. | Gdy krok odwołuje się do danych zapisanych w systemie. |

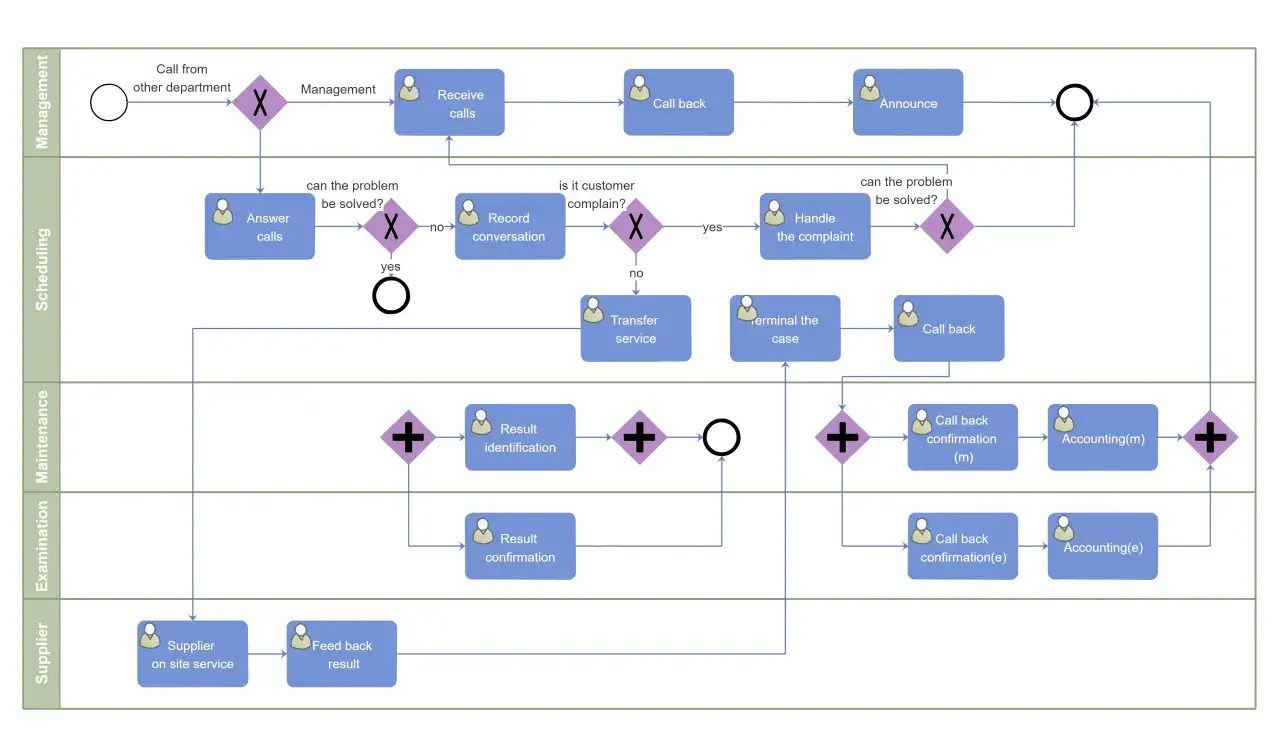

| Swimlane / tor odpowiedzialności | Pokazuje osobę, rolę, dział lub system odpowiedzialny za dany etap. | Gdy ważne jest nie tylko co się dzieje, ale też kto za to odpowiada. |

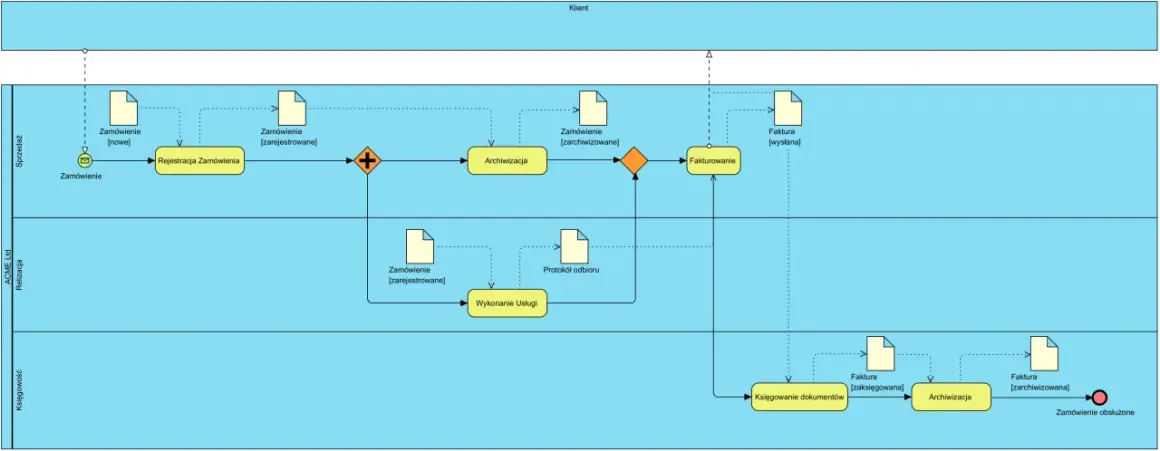

| Koło BPMN | Zdarzenie startowe, pośrednie lub końcowe. | Gdy proces jest uruchamiany, przerywany lub domykany przez określone zdarzenie. |
| Bramka BPMN | Rozgałęzienie lub połączenie ścieżek: wykluczające, równoległe albo warunkowe. | Gdy proces musi przejść przez logiczny wybór, kilka działań naraz lub kilka poprawnych wariantów. |
W BPMN dochodzą jeszcze artefakty, czyli na przykład adnotacje, grupy i obiekty danych. Nie są to kroki procesu, tylko kontekst, który pomaga zrozumieć, co dana czynność wykorzystuje albo wyjaśnia. To ważne, ale tylko wtedy, gdy naprawdę wnosi wartość. Jeśli nie, lepiej zostawić diagram lżejszy i bardziej czytelny.
Skoro baza jest już jasna, naturalne pytanie brzmi: czy w danym przypadku w ogóle warto sięgać po BPMN, czy wystarczy prostsza mapa.
Kiedy wystarczy prosty flowchart, a kiedy lepiej wejść w BPMN
To jest decyzja, która oszczędza mnóstwo czasu. Nie każdy proces potrzebuje ciężkiej notacji. Jeśli dokumentujesz prosty obieg akceptacji, prosty flowchart bywa czytelniejszy niż rozbudowany diagram BPMN. Jeśli jednak proces ma wiele ról, systemów, wyjątków albo ma być automatyzowany, BPMN daje znacznie większą precyzję. Jak podaje IBM, BPMN jest globalnym standardem modelowania procesów biznesowych, więc sprawdza się tam, gdzie diagram ma żyć dłużej niż jedno spotkanie.
| Kryterium | Prosty flowchart | BPMN |
|---|---|---|
| Cel | Szybkie uporządkowanie pracy i rozmowa z zespołem. | Precyzyjne modelowanie procesu, również pod automatyzację. |
| Odbiorca | Zespół operacyjny, menedżerowie, osoby nietechniczne. | Biznes, analitycy procesów, IT, automatyzacja. |
| Poziom szczegółowości | Niski lub średni. | Średni lub wysoki. |
| Zaleta | Szybko się go tworzy i łatwo się go czyta. | Zmniejsza dwuznaczność i lepiej pokazuje wyjątki. |
| Ryzyko | Może być zbyt ogólny przy bardziej złożonych procesach. | Może stać się przeładowany, jeśli użyje się go do prostych tematów. |
Jeśli mapa ma służyć do warsztatu, porządkowania pracy albo szybkiej analizy, prostsza notacja często wygrywa. Jeśli ma być podstawą standaryzacji między działami, lepiej postawić na BPMN. Sama notacja jednak nie wystarczy, bo dopiero sposób narysowania decyduje o czytelności.
Jak narysować mapę, która naprawdę porządkuje pracę
Najlepsze mapy procesów nie zaczynają się od rysowania, tylko od decyzji, co dokładnie ma być na mapie. Gdy zakres jest zbyt szeroki, diagram puchnie. Gdy za wąski, nie pokazuje przyczyny problemu. Ja zwykle idę tym samym porządkiem, bo dobrze trzyma zarówno prosty obieg, jak i bardziej złożony proces.
- Określ początek i koniec. Bez tego mapa szybko rozjeżdża się w detale i traci sens.
- Ustal granice procesu. Zdecyduj, co wchodzi do mapy, a co jest tylko otoczeniem procesu.
- Zapisz kroki w kolejności, w jakiej naprawdę się dzieją. Nie w takiej, jaką lubi procedura, tylko w takiej, jaką widzą ludzie w pracy.
- Dodaj decyzje i wyjątki. Najbardziej wartościowe są miejsca, w których proces może pójść kilkoma ścieżkami.
- Rozdziel odpowiedzialność. Swimlane pokazuje, kto robi który krok i gdzie dochodzi do przekazania zadania.
- Sprawdź kroki z osobami, które faktycznie wykonują pracę. To zwykle wychwytuje najwięcej uproszczeń i skrótów myślowych.
- Oznacz punkty ryzyka. Zaznacz miejsca oczekiwania, ręcznego przepisywania danych, poprawek i powtórnych akceptacji.
Tak zbudowana mapa jest zwykle czytelniejsza niż rozrysowanie wszystkiego naraz, a przy okazji łatwiej ją przetestować z zespołem. Kiedy już działa, dopiero wtedy warto spojrzeć na błędy, które najczęściej psują wartość całego schematu.
Najczęstsze błędy, przez które symbole przestają pomagać
Tu nie chodzi o estetykę, tylko o skuteczność. Złe użycie symboli sprawia, że mapa wygląda profesjonalnie, ale nie pomaga w decyzjach. W praktyce najczęściej widzę kilka powtarzalnych problemów.
- Mieszanie kilku notacji w jednym diagramie. Jeśli część symboli pochodzi z flowchartu, a część z BPMN, czytelnik musi zgadywać, jak to interpretować.
- Zbyt dużo detali. Mapa z 40 krokami często jest mniej użyteczna niż prostszy schemat z 12 kluczowymi etapami.
- Romb bez konkretnego pytania. Sama forma decyzji nie wystarczy. Trzeba jasno opisać, co jest sprawdzane.
- Pomijanie ścieżek wyjątków. Jeśli pokazujesz tylko idealny przebieg, w praktyce opisujesz świat, który nie istnieje.
- Brak właściciela kroku. Bez odpowiedzialności mapa nie pokaże miejsc, w których zadania utkną między rolami.
- Krzyżujące się linie i nieczytelny kierunek. Kiedy wzrok skacze po diagramie, proces przestaje być szybki do zrozumienia.
- Mapa bez aktualizacji. Proces się zmienia, a stary schemat zaczyna wprowadzać ludzi w błąd szybciej niż brak mapy.
Jeżeli te błędy znikają, mapa zaczyna mówić nie tylko o pracy, ale też o tym, co w niej nie działa. I właśnie wtedy można przejść od opisu do usprawniania procesu.
Jak przełożyć symbole na realne usprawnienia procesu
Sama mapa nie poprawia pracy. Poprawę daje dopiero analiza tego, co na niej widać: oczekiwanie na akceptację, zbyt wiele przekazań, decyzje bez jasnych kryteriów albo kroki, które robią trzy różne osoby w trzech różnych wersjach. W praktyce szukam przede wszystkim czterech rzeczy: miejsc oczekiwania, pętli zwrotnych, nadmiarowych przekazań i punktów, które da się ustandaryzować albo zautomatyzować.
- Miejsca oczekiwania. Jeśli proces stoi między krokami, zwykle problemem jest nie sam symbol, tylko brak decyzji, SLA albo właściciela.
- Przekazania między rolami. Każde handoff zwiększa ryzyko pomyłki, więc warto sprawdzić, czy nie da się skrócić ścieżki.
- Decyzje zbyt uznaniowe. Gdy romb opiera się na intuicji, trzeba dopisać kryteria albo wzór oceny.
- Powtarzalne czynności. Jeśli dany prosty krok wraca codziennie, jest kandydatem do szablonu, checklisty lub automatyzacji.
Jeżeli proces da się uprościć bez utraty kontroli, symbolika ma to ujawnić natychmiast. Jeśli nie da się go uprościć, mapa przynajmniej pokazuje, gdzie naprawdę leży koszt złożoności. I właśnie wtedy notacja przestaje być dekoracją, a zaczyna pracować na wynik.
