Dobrze zaprojektowane ciągi komunikacyjne w zakładzie pracy decydują nie tylko o bezpieczeństwie, ale też o tempie produkcji, jakości wyrobów i liczbie niepotrzebnych przestojów. W hali, magazynie albo na zapleczu produkcyjnym jeden źle ustawiony regał, wózek czy paleta potrafi zepsuć cały przepływ pracy. W tym tekście pokazuję, jak takie drogi organizować, jakie wymagania obowiązują w Polsce i co zwykle daje najszybszy efekt w praktyce.
Najważniejsze zasady bezpiecznego ruchu w zakładzie
- Drogi i przejścia muszą być czytelnie oznakowane oraz stale drożne, bez tymczasowych przeszkód i składowania „na chwilę”.
- W praktyce liczy się nie tylko szerokość, ale też rozdzielenie ruchu pieszych, wózków i materiałów.
- Na trasach transportowych nie powinno być progów ani stopni, a różnice poziomów trzeba rozwiązywać pochylnią lub innym bezpiecznym przejściem.
- Najwięcej błędów rodzi się tam, gdzie trasy się krzyżują, brakuje widoczności albo ludzie są zmuszeni do cofania i omijania przeszkód.
- W produkcji i jakości układ komunikacyjny ma bezpośredni wpływ na pomyłki kompletacyjne, uszkodzenia opakowań i ryzyko zanieczyszczeń.
Jak działają drogi komunikacyjne i dlaczego wpływają na jakość
Patrzę na ten temat szerzej niż tylko przez pryzmat BHP. Drogi komunikacyjne to część układu przepływu materiału i ludzi, więc jeśli są źle zaprojektowane, problem wraca w kilku miejscach naraz: w bezpieczeństwie, w wydajności i w jakości. Pracownik, który musi przeciskać się między paletami, częściej popełnia błąd, dłużej idzie z komponentem i łatwiej uszkadza opakowanie albo wyrób.
W praktyce rozróżniam kilka typów tras: przejścia piesze, drogi transportowe dla wózków, dojścia do maszyn i stanowisk, strefy odkładcze, a także trasy ewakuacyjne. Każda z nich ma inną funkcję. Nie da się dobrze zarządzać zakładem, jeśli wszystkie te ruchy mieszają się w jednym korytarzu. Wtedy zaczyna się chaos, czyli to, co w lean nazywa się często układem spaghetti: dużo cofania, dużo krzyżowania tras i dużo ruchu, który nie wnosi wartości.
W produkcji i jakości to ma bardzo konkretne skutki. Zamiast płynnego przepływu pojawiają się postoje, przypadkowe odkładanie materiału, większa liczba dotknięć produktu i trudniejsza kontrola nad czystością stref. Jeśli linia ma pracować stabilnie, komunikacja wewnętrzna musi wspierać proces, a nie go rozrywać. To dobry punkt wyjścia do pytania, co właściwie wymagają od takich dróg polskie przepisy.
Jakie wymagania trzeba spełnić w Polsce
W polskich realiach nie chodzi o estetykę, tylko o spełnienie podstawowych zasad bezpieczeństwa. W materiałach gov.pl zwraca się uwagę, że drogi i przejścia mają być wykonane oraz oznakowane zgodnie z normami, a ich stan nie może stwarzać zagrożenia dla użytkowników. To obejmuje nie tylko szerokość, ale też nawierzchnię, widoczność, różnice poziomów i sposób prowadzenia ruchu.
W praktyce dobrze jest patrzeć na to przez trzy pytania: czy da się tamtędy przejść bez ryzyka potknięcia, czy da się przejechać bez wymuszonych manewrów i czy droga nie przecina się z ruchem, który realnie podnosi ryzyko kolizji. Poniżej zebrałem najważniejsze punkty, które w zakładach produkcyjnych i magazynach mają największe znaczenie.
| Obszar | Co trzeba zapewnić | Dlaczego to ważne |
|---|---|---|
| Dojścia do stanowisk | Swobodne i bezpieczne dojście, zwykle z minimalną wysokością 2 m, a miejscowo 1,8 m tylko przy odpowiednim zabezpieczeniu | Pracownik nie zahacza o elementy wyposażenia i nie porusza się „na styk” |
| Drogi piesze i transportowe | Szerokość dobrana do rzeczywistego ruchu, z uwzględnieniem ładunku; w praktyce przyjmuje się m.in. minimum 120 cm dla części rozwiązań przemysłowych | Łatwiej minąć się z wózkiem, nie trzeba omijać przeszkód bokiem |
| Różnice poziomów | Bez progów i stopni na trasach transportowych i w magazynach; zmiany poziomu należy rozwiązywać pochylnią, zwykle do 8% | Zmniejsza się ryzyko potknięć, zablokowania wózka i uszkodzeń towaru |
| Trasy ewakuacyjne | Drożność, odpowiednia szerokość i wysokość, w tym typowo 1,4 m dla dróg poziomych, a 1,2 m dla obiektów do 20 osób; wysokość zwykle 2,2 m | Ewakuacja ma być możliwa bez ścisku i bez dodatkowych przeszkód |
| Nawierzchnia | Równa, twarda i utrzymana w stanie, który nie powoduje poślizgu; bez zalegającej wody i zabrudzeń | To jeden z najprostszych sposobów ograniczenia wypadków i przestojów |
PIP przypomina, że przy budowie lub przebudowie obiektu trzeba uwzględnić wymagania BHP już na etapie projektu, bo za takie zaniedbanie może grozić grzywna od 1000 do 30 000 zł. Ja traktuję to jednak nie jako straszak, tylko jako sygnał, że źle zaprojektowana komunikacja jest kosztowna jeszcze zanim dojdzie do wypadku. Na hali takie błędy najpierw widać w jakości pracy, a dopiero później w papierach. Z tej perspektywy warto przejść do pytania, jak taki układ naprawdę zaplanować.
Jak zaprojektować ruch ludzi, wózków i materiałów
Najlepiej zaczynam od mapy przepływu, czyli prostego narysowania drogi surowca od przyjęcia aż do wysyłki. To nie musi być od razu wielki projekt w CAD. Czasem wystarczy kartka, plan hali i uczciwe zaznaczenie miejsc, w których materiał się zatrzymuje, zawraca albo przecina z ruchem ludzi. Właśnie tam zwykle wychodzą największe straty.
- Rozdziel ruch pieszy od transportu mechanicznego wszędzie tam, gdzie to możliwe. Jeśli nie da się tego zrobić fizycznie, trzeba przynajmniej ograniczyć krzyżowanie tras, ustawić jasne reguły pierwszeństwa i dołożyć bariery albo oznaczenia.
- Wyznacz stałe strefy odkładcze dla surowców, półproduktów, wyrobów gotowych i odpadów. Mieszanie tych strumieni działa przeciwko jakości, bo zwiększa ryzyko pomyłki etykiety, zabrudzenia i uszkodzenia opakowań.
- Ogranicz cofanie i ciasne skręty. Każdy manewr wstecz to dodatkowe ryzyko. Wózek, który musi zawracać pod presją czasu, wcześniej czy później zahaczy o regał, maszynę albo człowieka.
- Sprawdź widoczność na skrzyżowaniach. Lusterko, doświetlenie i czytelne oznaczenie strefy stopu często dają więcej niż samo powiększanie korytarza o kilka centymetrów.
- Przetestuj układ na żywym ruchu. Ja zawsze polecam przejść trasę z realnym ładunkiem, wózkiem lub pojemnikiem. Na papierze wszystko wygląda lepiej niż w ruchu.
Najczęstsze błędy, które psują bezpieczeństwo i jakość
Najczęściej problemy nie wynikają z jednego dużego zaniedbania, tylko z wielu małych kompromisów, które z czasem stają się normą. Najgorsze jest zdanie: „tu tylko na chwilę postawimy paletę”. W zakładzie produkcyjnym taka „chwila” potrafi trwać cały dzień, a potem ktoś uznaje, że przejście zawsze było wąskie. To już nie jest incydent, tylko zły nawyk.
| Błąd | Co powoduje | Jak to naprawić |
|---|---|---|
| Tymczasowe składowanie na przejściach | Potknięcia, blokowanie wyjść, wymuszanie obejść i wzrost liczby uszkodzeń | Wyznaczyć oddzielne strefy odkładcze i egzekwować zasadę „zero składowania na trasie” |
| Mieszanie pieszych z wózkami widłowymi | Kolizje, stres na zmianie i niepotrzebne przestoje | Wprowadzić separację fizyczną, kierunkowość ruchu albo harmonogram przejazdów |
| Zbyt wąskie drogi względem realnego ładunku | Zacinki, zarysowania, uszkodzenia opakowań i wymuszony ruch bokiem | Sprawdzić trasę z prawdziwym ładunkiem, a nie tylko z wymiarem z rysunku |

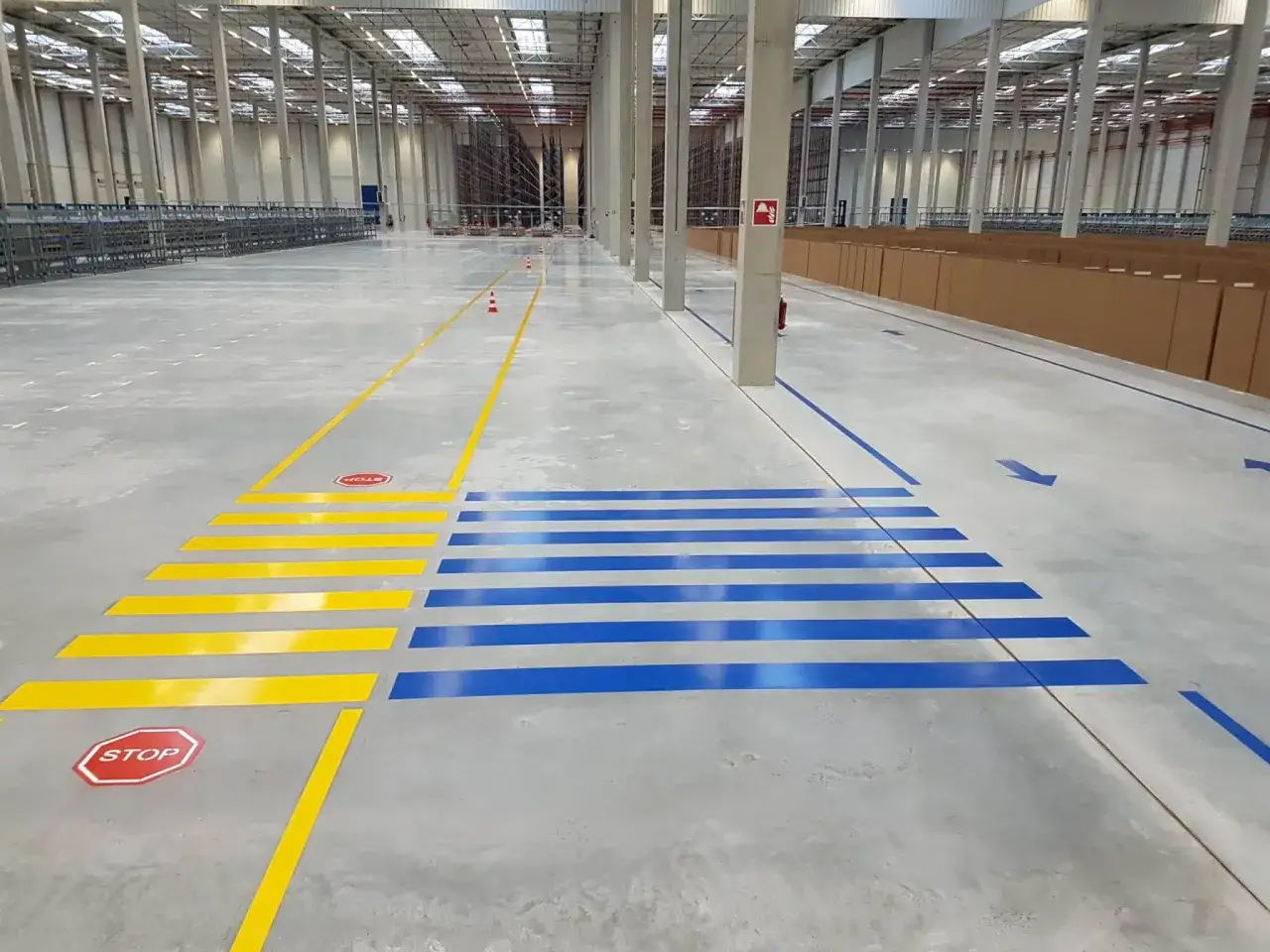

| Brak oznaczeń na skrzyżowaniach i zmianach poziomu | Upadki, pomyłki kierunku i nerwowe zatrzymywanie ruchu | Dołożyć oznakowanie poziome, pionowe oraz odpowiednie doświetlenie |
| Śliska lub uszkodzona posadzka | Poślizg, zabrudzenia, większa awaryjność transportu wewnętrznego | Naprawić nawierzchnię, poprawić odwodnienie i włączyć kontrolę stanu posadzki do rutyny |
| Pozostawianie skrótów przez strefy zakazane | Ludzie omijają zasady, bo system im na to pozwala | Zamknąć niebezpieczny skrót i wskazać najkrótszą legalną drogę |
Z perspektywy jakości te błędy kosztują więcej, niż wygląda na pierwszy rzut oka. Każde zatrzymanie ruchu to dodatkowe dotykanie produktu, większa szansa na pomyłkę i więcej improwizacji. A improwizacja w produkcji rzadko kończy się dobrze. Jeśli ktoś chce realnie poprawić sytuację, nie wystarczy jednorazowy audyt. Trzeba jeszcze umieć utrzymać porządek w codziennej pracy.
Jak utrzymać porządek bez gaszenia pożarów
W praktyce najwięcej daje prosty, powtarzalny system. Nie chodzi o wielkie wdrożenie, tylko o to, żeby każdy wiedział, gdzie kończy się strefa odkładcza, którędy jeżdżą wózki i co wolno postawić przy maszynie. Tu dobrze działa 5S, czyli metoda porządkowania stanowisk oparta na selekcji, systematyce, sprzątaniu, standaryzacji i samodyscyplinie. Sama metoda nie załatwia wszystkiego, ale bez niej drogi komunikacyjne szybko się zapychają.
Ja polecam sprawdzać układ w trzech rytmach:
- codziennie - czy przejścia są drożne, czy nie ma palet, odpadów i przypadkowych przeszkód;
- tygodniowo - czy oznaczenia są czytelne, a strefy odkładcze nie wychodzą poza wyznaczony obszar;
- miesięcznie - czy układ nadal odpowiada temu, jak naprawdę pracuje zakład, a nie temu, jak wyglądał pół roku temu.
Warto też mierzyć kilka prostych wskaźników: liczbę blokad przejść na zmianę, liczbę zdarzeń potencjalnie wypadkowych, czas potrzebny na przejazd przez kluczowy odcinek i liczbę uszkodzeń opakowań w transporcie wewnętrznym. To są sygnały, które szybko pokazują, czy układ działa, czy tylko „jakoś się kręci”. Gdy te dane zbiera się regularnie, łatwiej zobaczyć, gdzie powstają straty i które odcinki wymagają poprawy. Zostaje już tylko pytanie, od czego zacząć, jeśli zakład trzeba uporządkować bez zatrzymywania produkcji.
Co wdrożyć najpierw, gdy trzeba uporządkować zakład bez przestoju
- Najpierw odblokuj trasy - usuń wszystko, co stoi na przejściach, przy wyjściach i na skrzyżowaniach ruchu.
- Potem oddziel ludzi od transportu - nawet prosty słupek, barierka albo zmiana kierunku ruchu potrafi dać szybki efekt.
- Napraw miejsca ryzyka - progi, śliskie fragmenty posadzki, słabą widoczność i zbyt ciasne narożniki.
- Wprowadź stałe strefy odkładcze - bez tego bałagan wróci po pierwszym większym zleceniu.
- Dopiero później zmieniaj cały layout - jeśli trzeba, ale po zebraniu danych z rzeczywistej pracy, a nie z samego planu hali.
Najbardziej opłaca się zacząć od rzeczy prostych, bo to one natychmiast zmniejszają ryzyko i porządkują ruch. Dobrze zaprojektowane ciągi komunikacyjne nie są dodatkiem do produkcji, tylko jej częścią. Gdy układ wspiera proces, ludzie poruszają się bez improwizacji, a jakość przestaje zależeć od tego, czy ktoś akurat zdołał ominąć paletę na środku drogi.
