Dobry układ hali produkcyjnej nie polega na tym, żeby maszyny po prostu „zmieściły się” w budynku. Chodzi o to, by materiał płynął możliwie prosto, pracownicy nie tracili czasu na zbędne ruchy, a bezpieczeństwo i jakość nie były efektem przypadku. W tym artykule pokazuję, jak podejść do tematu praktycznie: od analizy przepływu, przez wybór typu układu, po ocenę, czy rozwiązanie rzeczywiście działa po wdrożeniu.
Najpierw przepływ, potem bezpieczeństwo, dopiero później estetyka
- Układ hali warto projektować od procesu, a nie od samego planu budynku.
- Najwięcej zysku daje skrócenie transportu, ograniczenie krzyżowania się dróg i uporządkowanie stref odkładczych.
- W praktyce najlepiej działają warianty oparte na danych: mapie przepływu, diagramie spaghetti i pomiarze odległości.
- Bezpieczne przejścia, dostęp serwisowy i ergonomia stanowisk muszą wejść do projektu od początku.
- Po wdrożeniu trzeba sprawdzić nie tylko wydajność, ale też liczbę przekazań, przestojów i niebezpiecznych punktów.
Co naprawdę decyduje o dobrym układzie hali
Ja zawsze zaczynam od prostego pytania: co ma się wydarzyć z materiałem od wejścia do wyjścia. Dopiero potem patrzę na maszyny, regały, wózki, ścieżki piesze i miejsca odkładcze. Dobrze zaprojektowany układ hali ma wspierać proces, a nie tylko wypełniać powierzchnię.
W praktyce liczą się cztery rzeczy. Po pierwsze, przepływ materiału powinien być możliwie krótki i czytelny. Po drugie, pracownicy muszą mieć dostęp do stanowisk bez niepotrzebnego obchodzenia całej hali. Po trzecie, układ musi ograniczać chaos między produkcją, magazynem i logistyką wewnętrzną. Po czwarte, trzeba zostawić miejsce na serwis, kontrolę jakości i przyszłe zmiany asortymentu.
Przepływ materiału
To najbardziej niedoceniany element. Jeśli półprodukt wraca kilka razy w te same okolice, układ jest zwykle źle przemyślany. Każdy dodatkowy obrót, przeładunek i cofanie materiału oznaczają czas, ryzyko uszkodzeń oraz większą szansę na pomyłkę. W lean mówi się o eliminowaniu marnotrawstwa, ale w hali produkcyjnej to bardzo konkretna sprawa: mniej kroków, mniej kursów, mniej odkładania „na chwilę”.
Ludzie i bezpieczeństwo
Dobra hala nie zmusza operatorów do przeciskania się między wózkiem a maszyną. Jeżeli ruch pieszy krzyżuje się z transportem wewnętrznym w kilku miejscach, problem wróci niezależnie od tego, jak nowoczesny jest park maszynowy. Dlatego ja od początku patrzę nie tylko na technologię, ale też na to, kto gdzie chodzi i co w danym punkcie może pójść źle.
Przeczytaj również: Wskaźniki produkcyjne, które naprawdę pomagają na hali
Elastyczność procesu
W 2026 roku rzadko projektuje się halę pod jeden, niezmienny scenariusz. Nawet stabilne zakłady zmieniają wolumen, warianty produktów albo kolejność operacji. Jeśli układ jest sztywny, każda zmiana staje się kosztowna. Jeśli jest zbyt luźny, robi się bałagan. Najlepszy kompromis to taki, w którym główne strefy są stałe, a część wyposażenia można przestawiać bez paraliżowania produkcji.
Kiedy wiem już, co ma działać i gdzie pojawiają się ryzyka, przechodzę do danych. I właśnie tu większość projektów albo zyskuje, albo traci sens.
Jak zebrać dane, zanim narysujesz pierwszy wariant
Najgorszy błąd to projektowanie „na oko”. Hala może wyglądać logicznie na papierze, a po tygodniu pracy okazać się pełna objazdów, ciasnych skrętów i martwych stref. Dlatego przed rysowaniem pierwszego wariantu zbieram dane o realnym przebiegu pracy, a nie tylko o założeniach z prezentacji.
W materiałach Gov.pl o ergonomii stanowiska pracy zwraca się uwagę nie tylko na samą lokalizację, ale też na wyposażenie, organizację transportu międzyoperacyjnego i sposób współpracy między stanowiskami. To dobry punkt wyjścia, bo przypomina, że layout nie jest dekoracją budynku, tylko częścią organizacji pracy.
- Opisz proces krok po kroku - od przyjęcia surowca do wysyłki gotowego wyrobu.
- Zmierz rzeczywiste odległości - ile metrów przejeżdża wózek, ile kroków robi operator, gdzie materiał czeka bez ruchu.
- Zaznacz punkty zwrotne - miejsca, w których produkt wraca, odkłada się lub zmienia transport.
- Oceń obciążenie stref - gdzie jest największy ruch, hałas, pył, serwis albo kontrola jakości.
- Sprawdź ograniczenia budynku - słupy, bramy, instalacje, media, drogi ewakuacyjne i miejsca załadunku.
Warto tu użyć dwóch prostych narzędzi. Flow diagram to mapa przepływu materiału między stanowiskami. Diagram spaghetti pokazuje rzeczywiste ścieżki ruchu ludzi i materiału na planie hali, często zaskakująco chaotyczne. Ja lubię oba, bo bardzo szybko obnażają miejsca, w których „logiczny” układ okazuje się tylko pozornie logiczny.
Na tym etapie nie chodzi jeszcze o idealny projekt. Chodzi o to, żeby zbudować uczciwy obraz rzeczywistości. Gdy to mamy, można przejść do wyboru rodzaju układu, a to już zmienia sposób myślenia o całej hali.
Który układ pasuje do jakiego procesu
Nie ma jednego uniwersalnego wzoru. Inny układ sprawdzi się w produkcji powtarzalnej, inny w małych seriach, a jeszcze inny tam, gdzie liczy się szybkie przezbrajanie i zmienność zamówień. Zamiast szukać „najlepszego” układu, lepiej dopasować go do charakteru procesu.
| Typ układu | Kiedy ma sens | Największa zaleta | Najczęstsze ograniczenie |
|---|---|---|---|
| Liniowy | Produkcja powtarzalna, stabilny asortyment, duży wolumen | Bardzo czytelny przepływ i prosty nadzór | Słaba elastyczność przy częstych zmianach produktu |
| Funkcyjny | Małe serie, różne wyroby, wiele podobnych operacji | Łatwiej wykorzystać specjalistyczne maszyny | Więcej transportu i większe ryzyko kolejek |
| Komórkowy | Rodzina podobnych produktów, potrzeba skrócenia przepływu | Mniej przekazań i krótsza droga materiału | Wymaga dobrego balansu operacji i dyscypliny organizacyjnej |
| Hybrydowy | Zakłady, które łączą różne typy produkcji | Można połączyć zalety kilku podejść | Łatwo przesadzić z kompromisami i stworzyć chaos |
W praktyce najciekawsze są zwykle układy mieszane. Na jednej hali potrafi działać linia główna, strefa komórkowa dla wariantów specjalnych i osobne miejsce na kontrolę jakości albo pakowanie. To rozsądne, o ile granice między tymi strefami są czytelne. Jeśli nie są, pracownicy zaczynają improwizować, a wtedy nawet dobry projekt traci swoją przewagę.
Najważniejsze pytanie brzmi więc nie „jaki układ wygląda nowocześnie”, tylko „jaki układ najmniej przeszkadza w codziennej pracy”. I to prowadzi prosto do bezpieczeństwa oraz ergonomii, bo tutaj nie ma miejsca na uznaniowość.

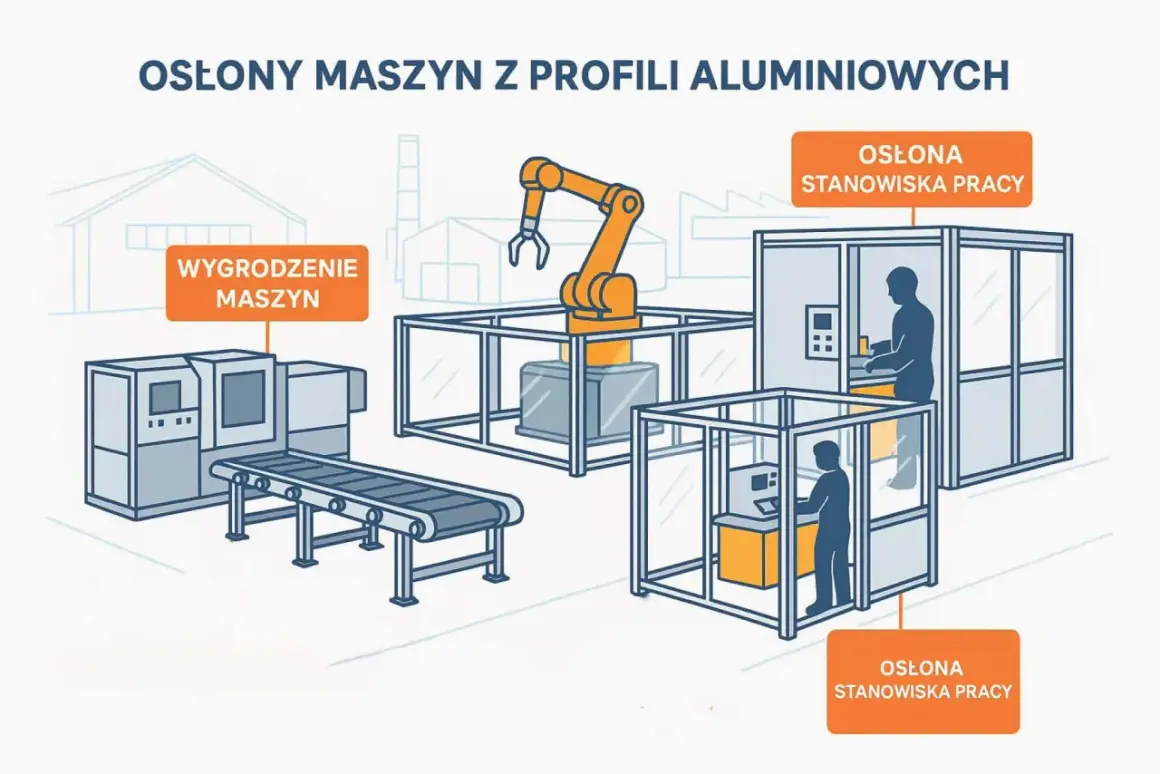

Bezpieczeństwo i ergonomia, które muszą wejść do projektu od razu
Układ hali może wyglądać świetnie, a mimo to być słaby z punktu widzenia bhp. Ja traktuję bezpieczeństwo nie jako dodatek do projektu, ale jako jego warunek. Jeśli trzeba później „dorysowywać” bezpieczeństwo, zwykle oznacza to, że projekt był od początku zbyt ciasny albo zbyt optymistyczny.
Według PIP, drogi dla pieszych powinny mieć szerokość nie mniejszą niż 0,75 m przy ruchu jednokierunkowym i 1,2 m przy ruchu dwukierunkowym. To nie rozwiązuje wszystkich problemów, ale daje twardy punkt odniesienia. Sama szerokość nie wystarczy, jeśli droga prowadzi przez martwe pole widzenia wózka albo przecina strefę odkładczą przy głównej linii.
| Obszar | Na co patrzeć | Typowy błąd |
|---|---|---|
| Drogi piesze | Ciągłość, oznakowanie, widoczność, brak kolizji z transportem | Przejścia „na skróty” przez strefy robocze |
| Transport wewnętrzny | Promień skrętu, miejsca mijania, strefy cofania | Wózki i piesi korzystają z tej samej osi ruchu |
| Stanowiska pracy | Wysokość manipulacyjna, dostęp do narzędzi, powtarzalność ruchów | Operator musi sięgać, schylać i obracać setki razy dziennie |
| Serwis i utrzymanie ruchu | Dostęp do paneli, napędów, filtrów i punktów kontrolnych | Maszyna stoi „ładnie”, ale nie da się jej obsłużyć bez demontażu osłon |
| Oświetlenie i widoczność | Brak ciemnych narożników, czytelne strefy odkładcze, oznaczenia poziome | Layout wymaga zgadywania, gdzie kończy się jedna strefa, a zaczyna druga |
Ergonomia jest równie ważna jak przepisy. Jeśli pracownik wykonuje setki powtarzalnych ruchów w niewygodnej pozycji, układ hali zaczyna generować zmęczenie, a potem błędy. To właśnie dlatego stanowisko powinno być projektowane razem z ruchem materiału, a nie osobno. Przy dobrej organizacji człowiek nie walczy z układem przestrzeni, tylko po prostu pracuje.
Gdy bezpieczeństwo jest już wpisane w projekt, można sensownie sprawdzić, czy całość działa nie tylko na papierze, ale i w rzeczywistej produkcji.
Jak sprawdzić, czy zmiana rzeczywiście działa
Po wdrożeniu nie wystarczy powiedzieć „wygląda lepiej”. Ja patrzę na konkretne wskaźniki, bo dopiero one pokazują, czy układ poprawia codzienną pracę, czy tylko porządkuje widok z lotu ptaka. Najlepiej porównać stan przed zmianą i po zmianie, a pierwsze wnioski zebrać po kilku tygodniach normalnej pracy, kiedy emocje związane z wdrożeniem już opadną.
| Wskaźnik | Co mówi o hali | Jak go obserwować |
|---|---|---|
| Droga transportu | Czy materiał jeździ krócej i prościej | Porównanie tras przed i po zmianie |
| Liczba przekazań | Czy produkt nie jest niepotrzebnie przeładowywany | Policzenie punktów, w których zmienia nośnik lub operatora |
| Czas przejścia zlecenia | Czy przepływ jest płynniejszy | Pomiar od wejścia materiału do wyjścia wyrobu |
| WIP | Czy nie rosną zapasy międzyoperacyjne | Stała obserwacja miejsc odkładczych i półproduktów |
| Incydenty i bliskie zdarzenia | Czy układ nie tworzy ryzykownych punktów | Zgłoszenia operatorów, BHP i utrzymania ruchu |
Ja lubię też prosty test praktyczny: przejść trasę operatora, magazyniera i serwisanta dokładnie tak, jak robią to w ciągu dnia. To zwykle ujawnia rzeczy, których nie widać na planie. Drzwi otwierane w złą stronę, zbyt ciasny zakręt, źle ustawiony paletowy bufor albo stanowisko, które wymaga dodatkowego obejścia, wychodzą dopiero w ruchu.
Jeśli po wdrożeniu ludzie przestają skracać sobie drogę „na dziko”, to znak, że układ jest sensowniejszy. A jeśli nadal obchodzą strefy lub odkładają materiały tam, gdzie nie powinny, to projekt trzeba poprawić, a nie tłumaczyć nawykami zespołu.
Najczęstsze błędy, które psują cały projekt
Nawet rozsądny projekt można zepsuć kilkoma prostymi decyzjami. Właśnie dlatego przy układzie hali wolę ostrożność niż efektowność. Zbyt wiele firm popełnia te same błędy, a potem dziwi się, że nowa hala działa prawie tak samo jak stara, tylko w nowym budynku.
- Projektowanie pod jedną maszynę zamiast pod cały proces - pojedyncze stanowisko może wyglądać świetnie, ale cały przepływ dalej będzie kulał.
- Zbyt mało miejsca na odkładanie i serwis - w praktyce powoduje to zatory, prowizorki i odkładanie materiału „gdzie popadnie”.
- Ignorowanie ruchu pieszych - jeśli ludzie i transport korzystają z tych samych osi, prędzej czy później pojawią się kolizje i nerwowe sytuacje.
- Brak zapasu na przyszłe zmiany - każda rozbudowa staje się wtedy kosztowna i destrukcyjna dla produkcji.
- Tworzenie układu bez udziału operatorów - to oni najlepiej widzą, gdzie ginie czas i gdzie naprawdę brakuje przestrzeni.
- Estetyka ważniejsza niż funkcja - uporządkowana hala jest cenna, ale ładny plan nic nie daje, jeśli trzeba codziennie improwizować.
W praktyce najgroźniejsze jest myślenie, że problemy da się „wychować” albo „dopilnować”. Część rzeczywiście da się dopracować szkoleniem, ale źle ustawionego procesu nie naprawi nawet najlepsza dyscyplina. Jeśli operator musi robić pięć zbędnych ruchów, będzie je robił codziennie.
Dlatego po analizie błędów wracam zwykle do najważniejszego pytania: co w tej hali ma się zmieniać, a co musi zostać stabilne. I właśnie to prowadzi do ostatniego, bardzo praktycznego elementu projektu.
Jak zostawić w hali miejsce na zmianę produktu i wzrost
Dobrze zaprojektowana hala nie jest zamkniętym obrazem. Ja patrzę na nią jak na system, który ma działać dziś, ale też wytrzymać kolejną zmianę zamówień, nową linię albo inny sposób pakowania. To nie jest luksus, tylko zabezpieczenie przed kosztowną przebudową za rok czy dwa.
Najlepiej zostawić elastyczność tam, gdzie zmiany są najbardziej prawdopodobne: przy buforach, strefach odkładczych, mediach, ciągach komunikacyjnych i miejscach, do których najłatwiej dodać kolejne stanowisko. Dobrze działają rozwiązania modułowe, mobilne stoły, standaryzowane lokalizacje pojemników i jasno opisane punkty przepływu materiału. Jeśli coś można przestawić bez zatrzymywania całej hali, to znaczy, że projekt ma sens.
Jeśli miałbym zostawić jedną zasadę, to tę: najpierw ustaw przepływ, potem dopiero dopieszczaj resztę. Hala działa dobrze wtedy, gdy codzienna praca jest prosta, bezpieczna i przewidywalna, a zmiana procesu nie wymaga rozpoczynania wszystkiego od zera.
